一、产品介绍：

      黄氏壹节现浇混凝土免拆模板,是一种具有保温、防火、模板功能一体的，工厂预制永久性免拆外模板；采用A级不燃型复合膨胀聚苯乙烯保温板为保温芯层，内置耐碱网格布的聚合物增强层与现浇混凝土结构、外侧防水找平砂浆无空腔结合构成保温结构系统。

适     用    于：工业和民用建筑框架结构、框剪结构、剪力墙结构的梁、柱、外墙、地下室顶板、楼板等现浇混凝土结构工程。

常  规  尺  寸：3000*1200*40mm  /  3000*600*40mm。模板厚度：根据设计要求决定。

执行技术标准：DBJ51/T100-2018《四川省现浇混凝土免拆模板建筑保温系统技术标准》

基  本  参  数：导热系数：≤0.065W/（m.k） /   防火等级：A2级  /   拉伸黏结强度：≥0.15Mpa

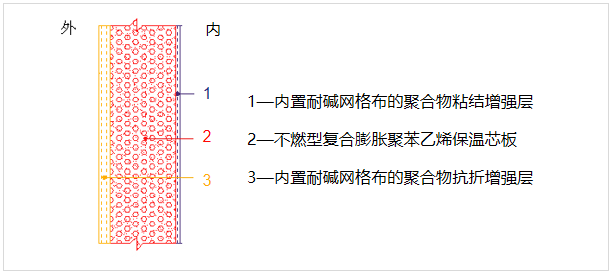

（黄氏壹节现浇混凝土免拆模板构造图）

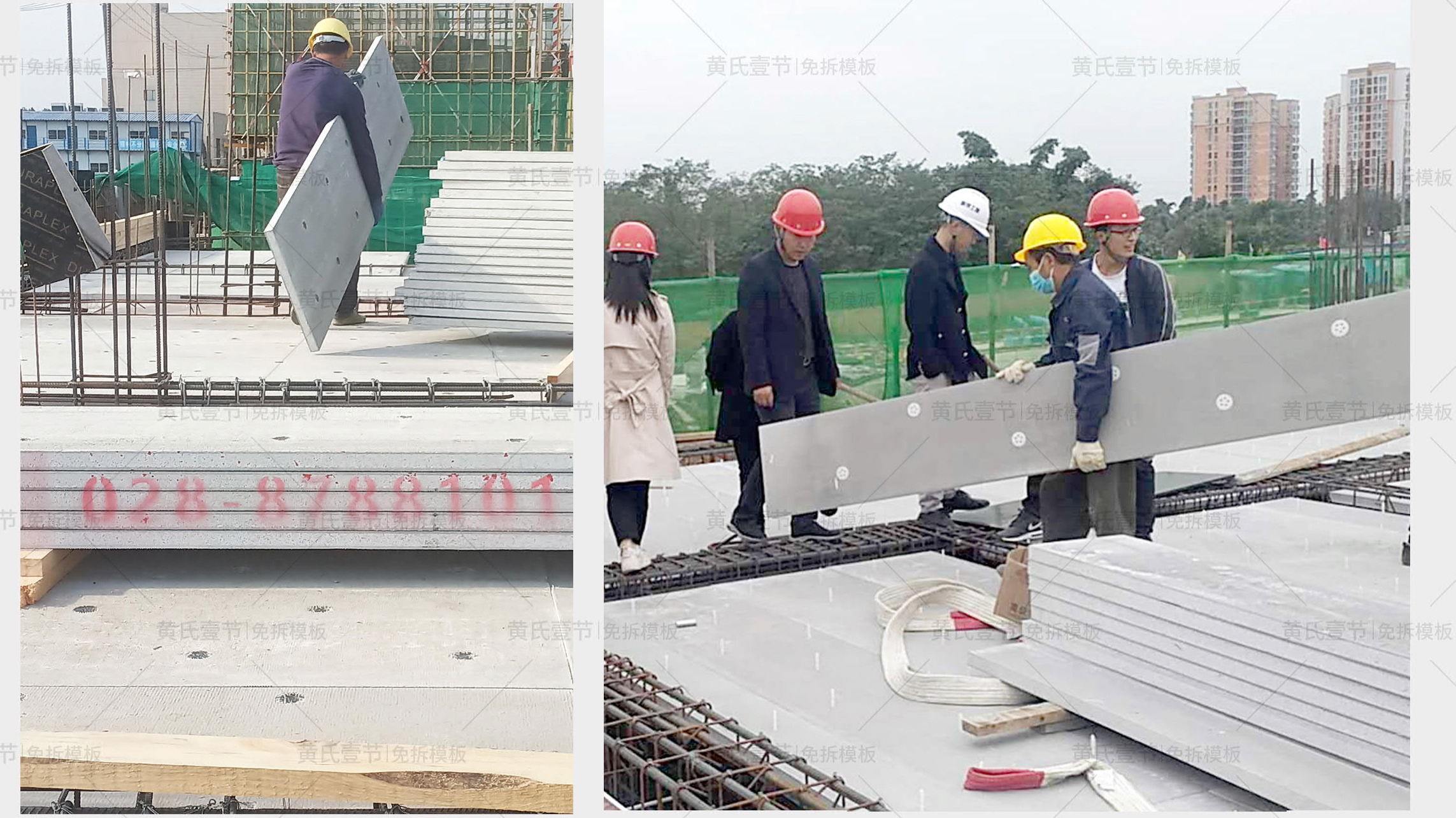

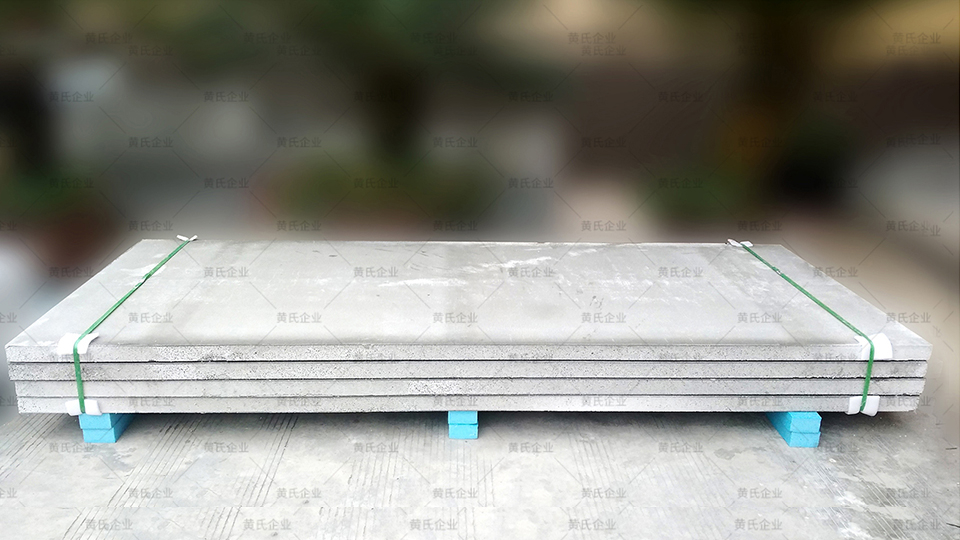

（免拆模板实拍图：规格3000x1200x400mm）

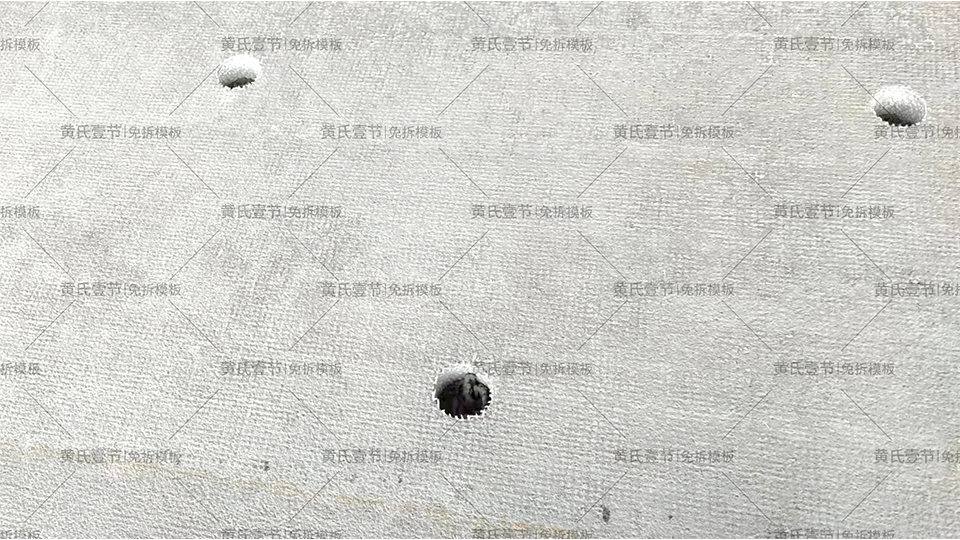

（免拆模板实拍图：模板表面及混凝土榫锚孔）

二、系统介绍：

　　现浇混凝土免拆模板建筑保温系统，以免拆模板作为混凝土浇筑时的模板，通过连接件将免拆模板与现浇混凝土牢固浇筑在一起形成的无空腔保温系统。根据其应用部位分为现浇混凝土免拆模板外墙保温系统和现浇混凝土免拆模板楼面保温系统。从根本上解决了外墙保温的脱落、渗水、燃烧等质量问题，实现保温与建筑同寿命，具有保温、不燃、免拆、同寿等特点。

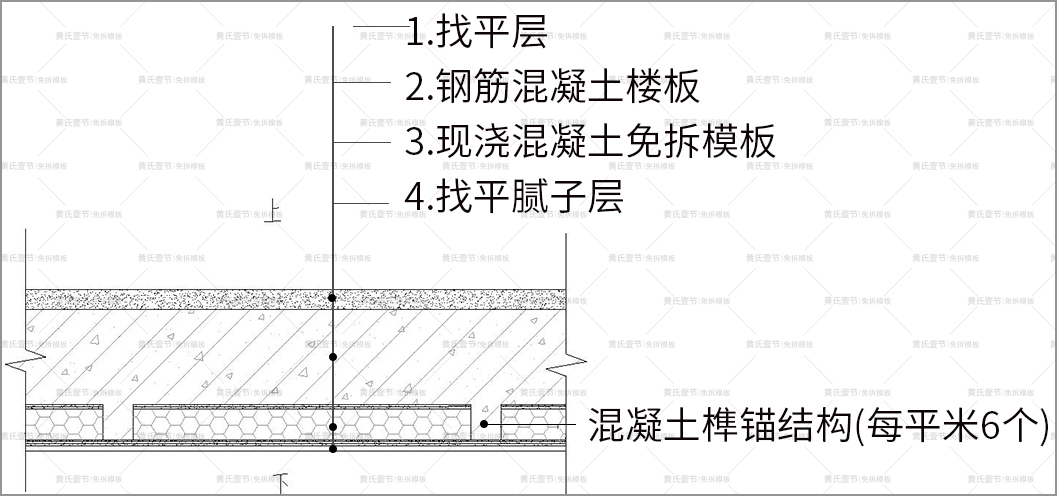

（楼板保温系统基本构造图）

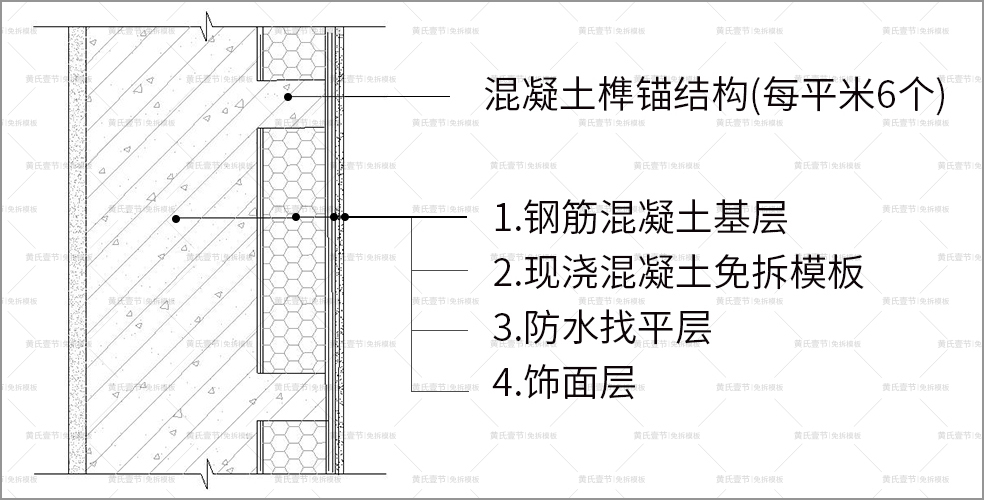

（外墙保温系统基本构造图）

现浇混凝土榫锚连接：

现浇混凝土免拆模板建筑保温系统应采用现浇混凝土榫锚或连接件连接增强。采用现浇混凝土榫锚连接增强，锚孔直径宜为 45～50 mm。

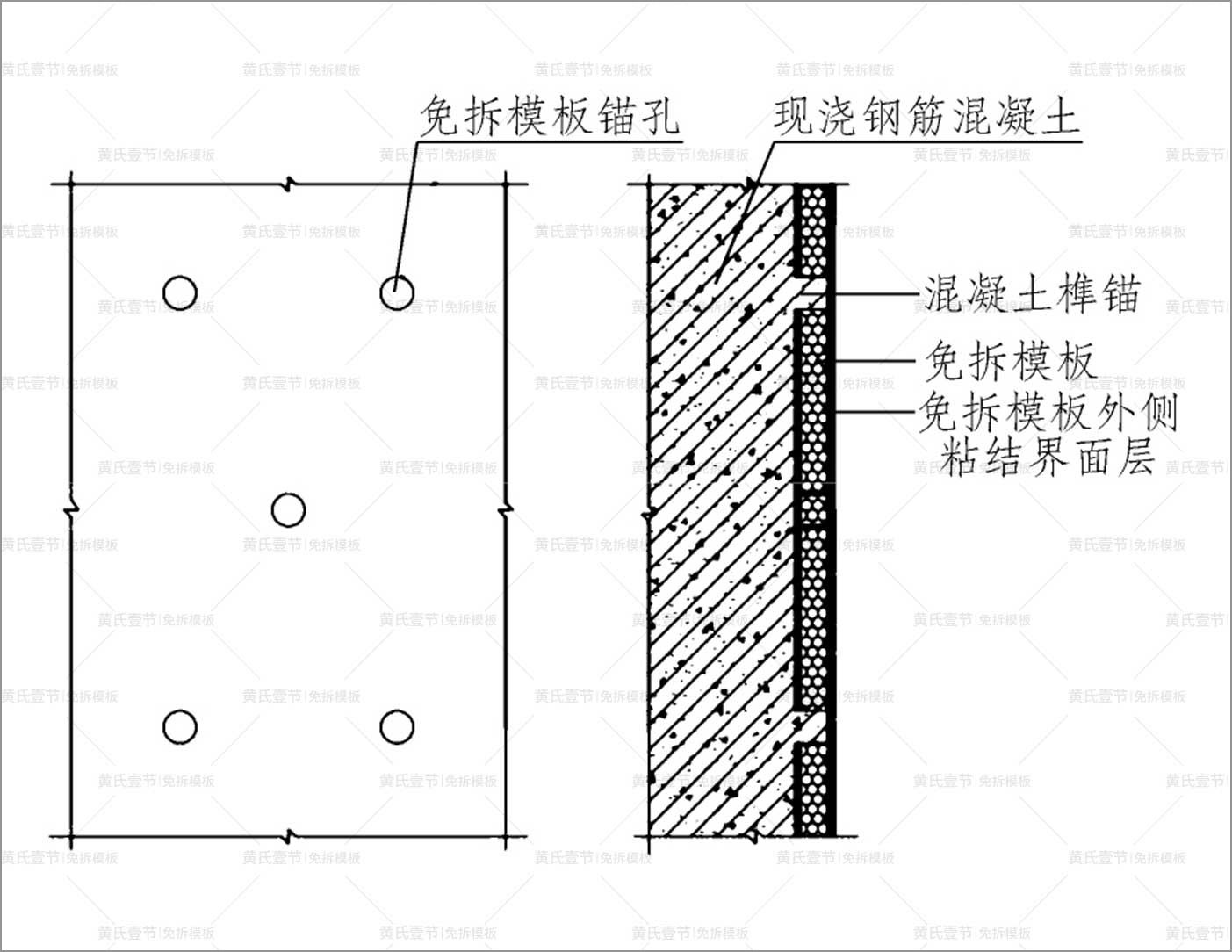

（现浇混凝土榫锚构造示意图）

三、核心优势：

1——符合国家绿色建筑材料的要求和装配式建筑的发展方向，同时满足节能、绿建和装配式三项强制性标准要求。

2——减少了外墙和楼板保温施工工序，缩短工期，节约成本。

3——工厂化预制，工业化生产，减少建筑固体垃圾和扬尘污染，质量可靠。

4——解决了传统薄抹灰保温系统存在着的与主体结构设计年限不匹配的问题（传统薄抹灰保温系统设计年限25年左右）实现保温与建筑同寿。

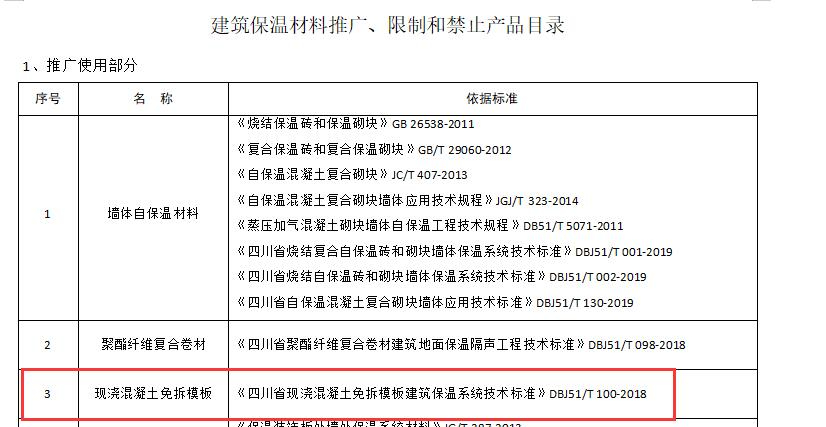

四、推广目录：

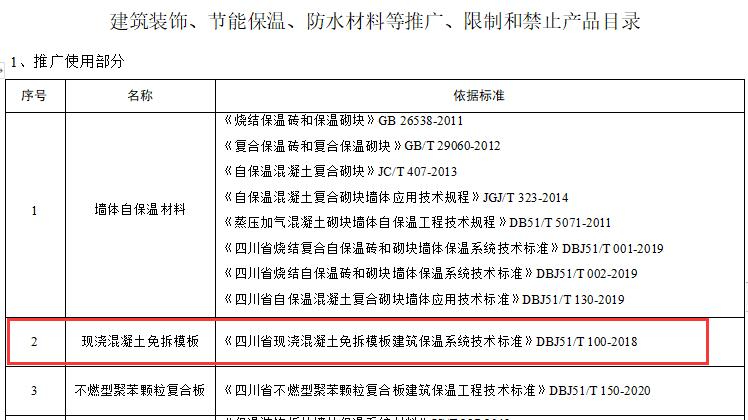

2020年6月——入选四川省住建厅推广产品目录

2021年7月——入选四川省住建厅推广产品目录

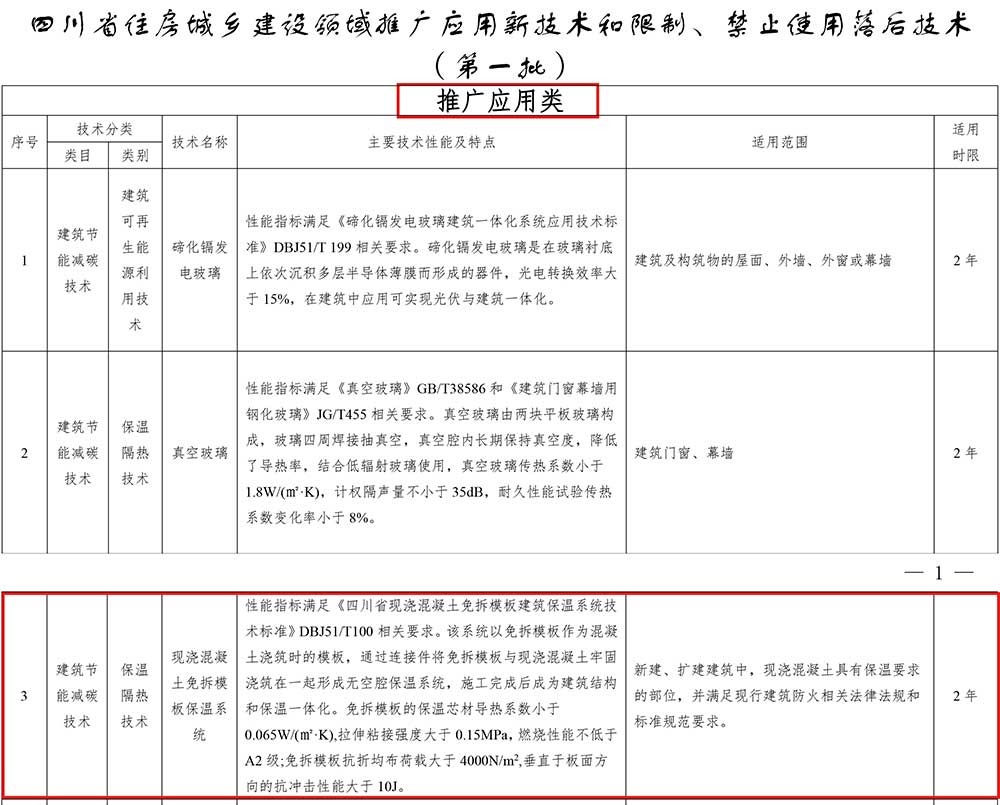

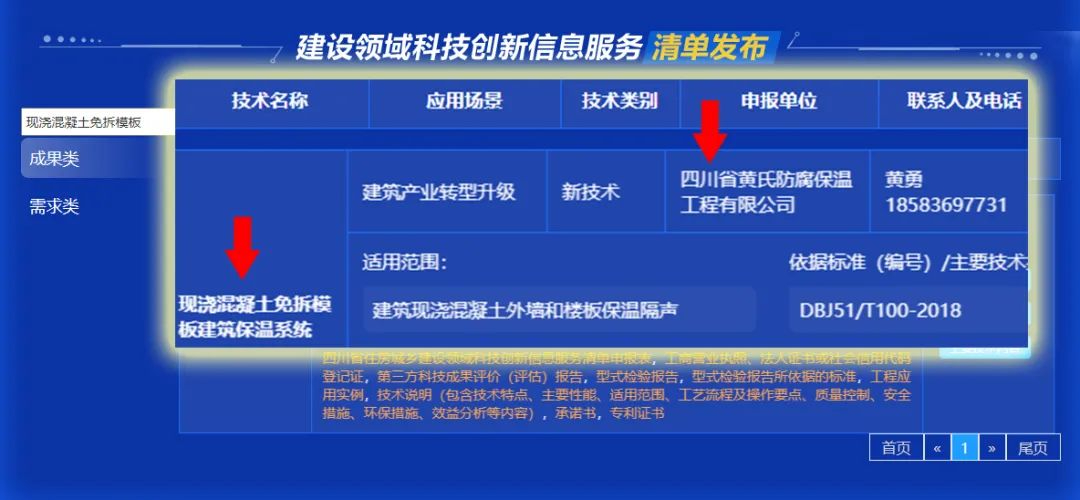

2022年6月——入选“四川省住房城乡建设领域科技创新信息服务清单（成果类）”

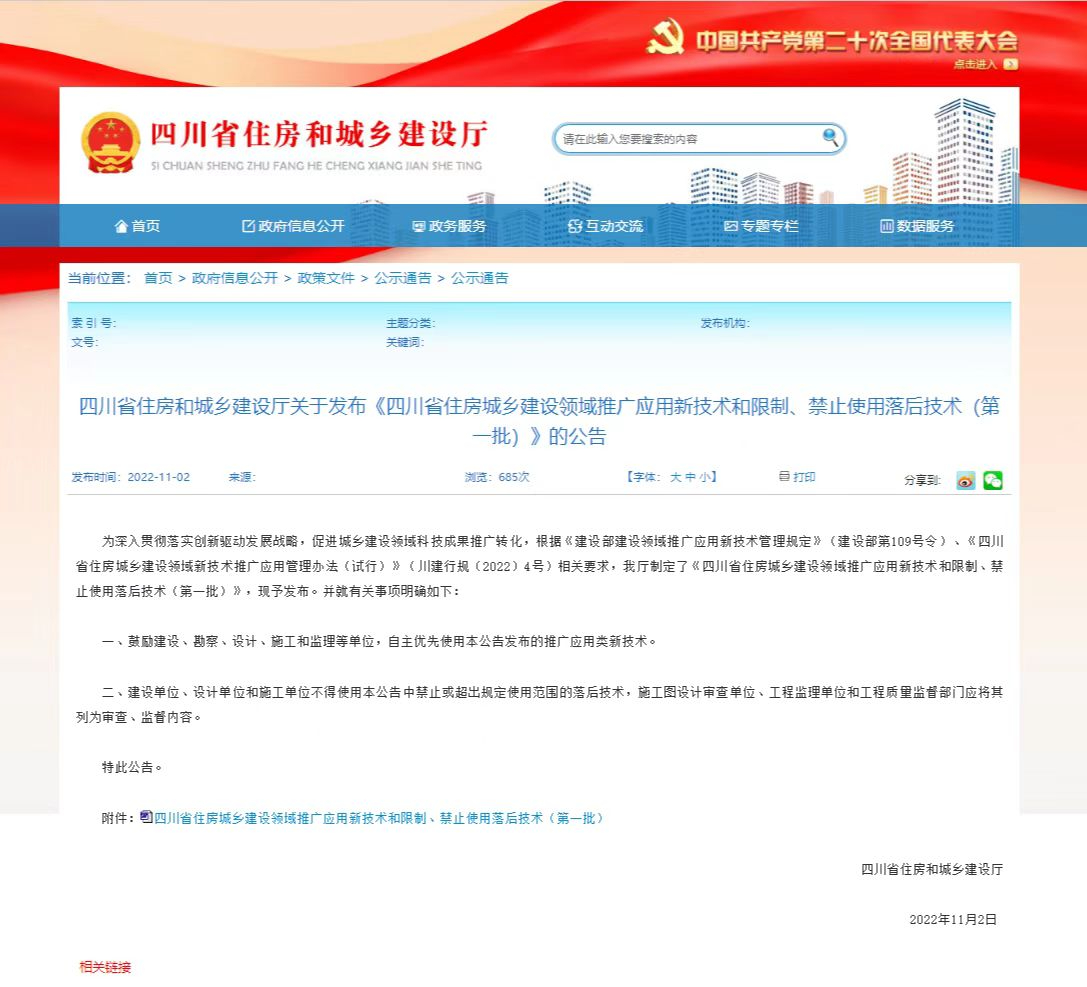

2022年7月——入选四川省住建厅推广产品目录

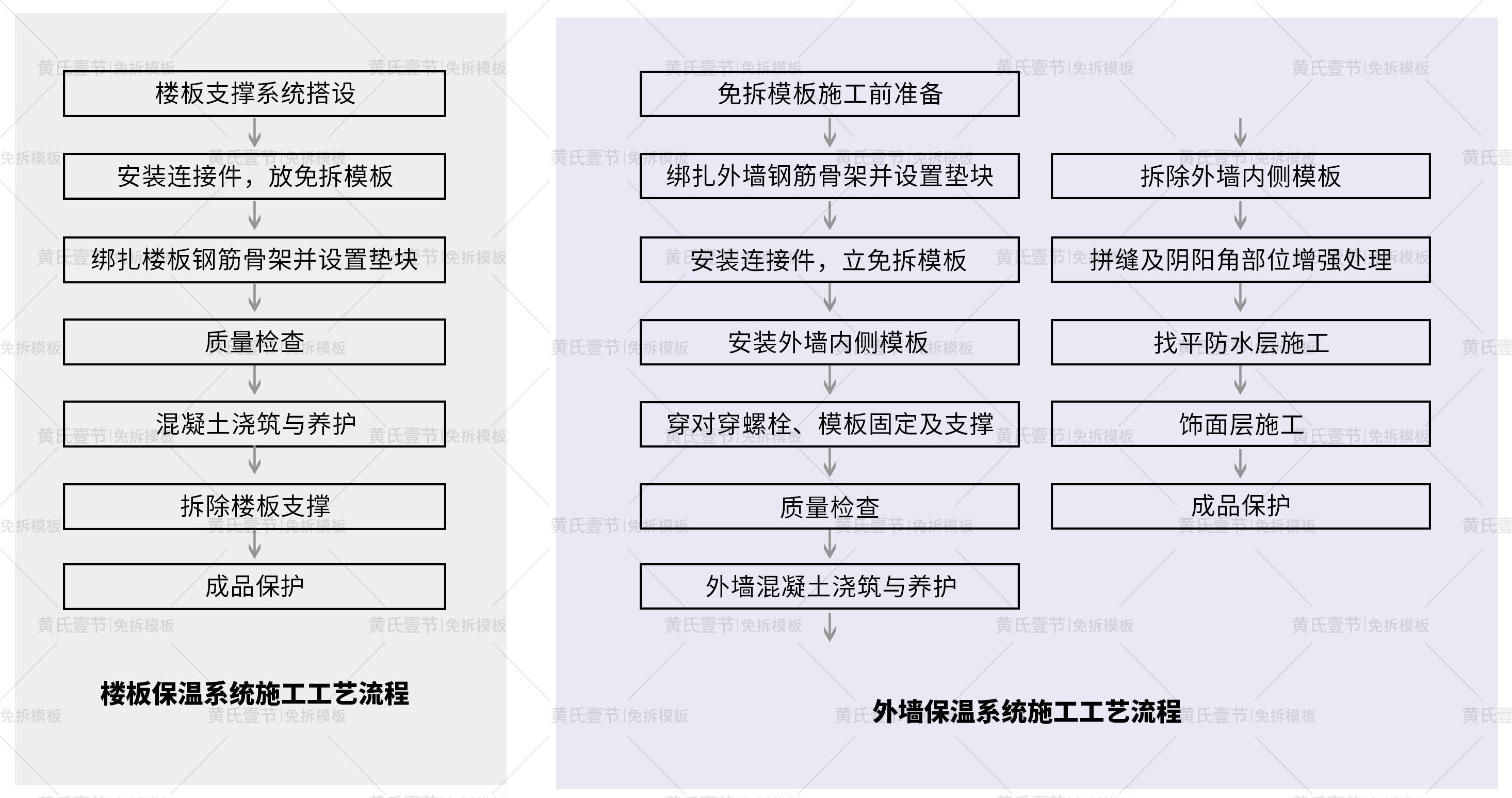

五、施工流程及现场图：

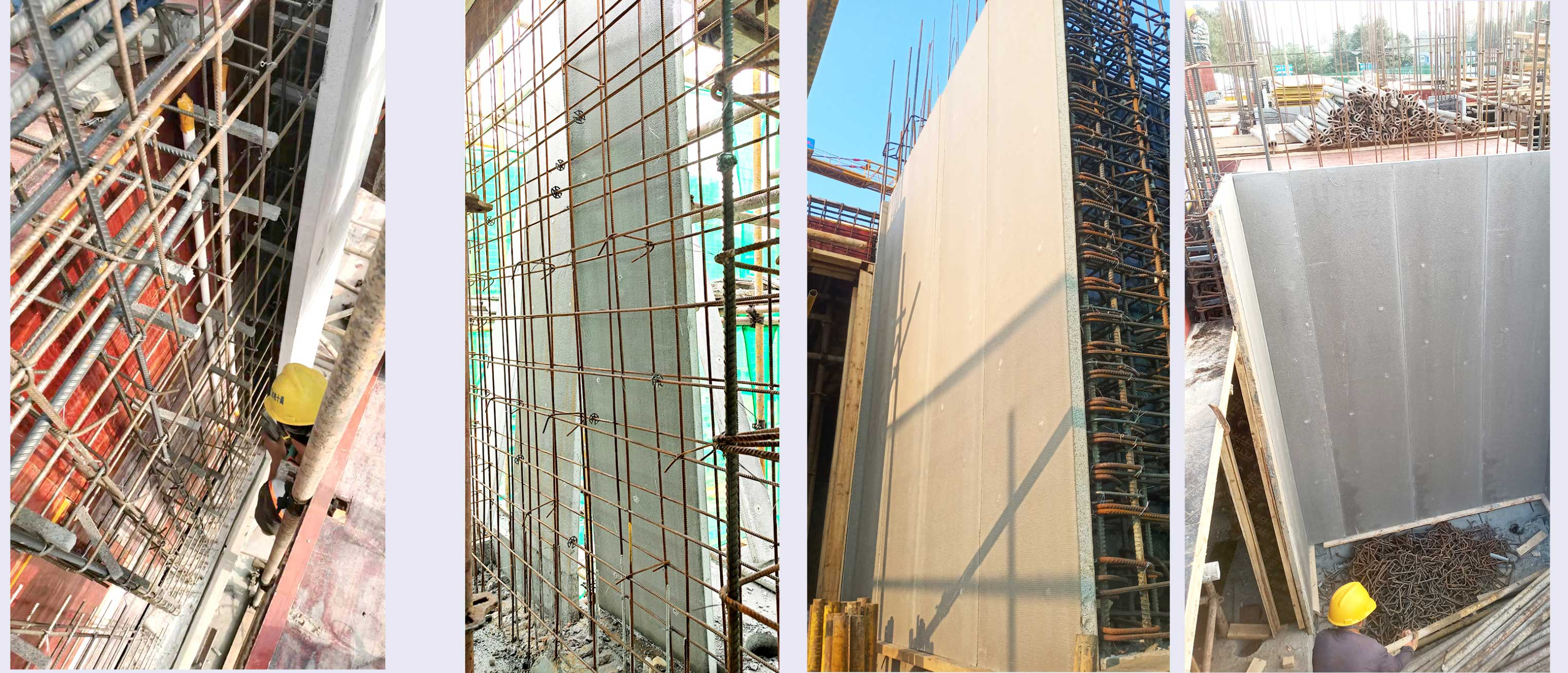

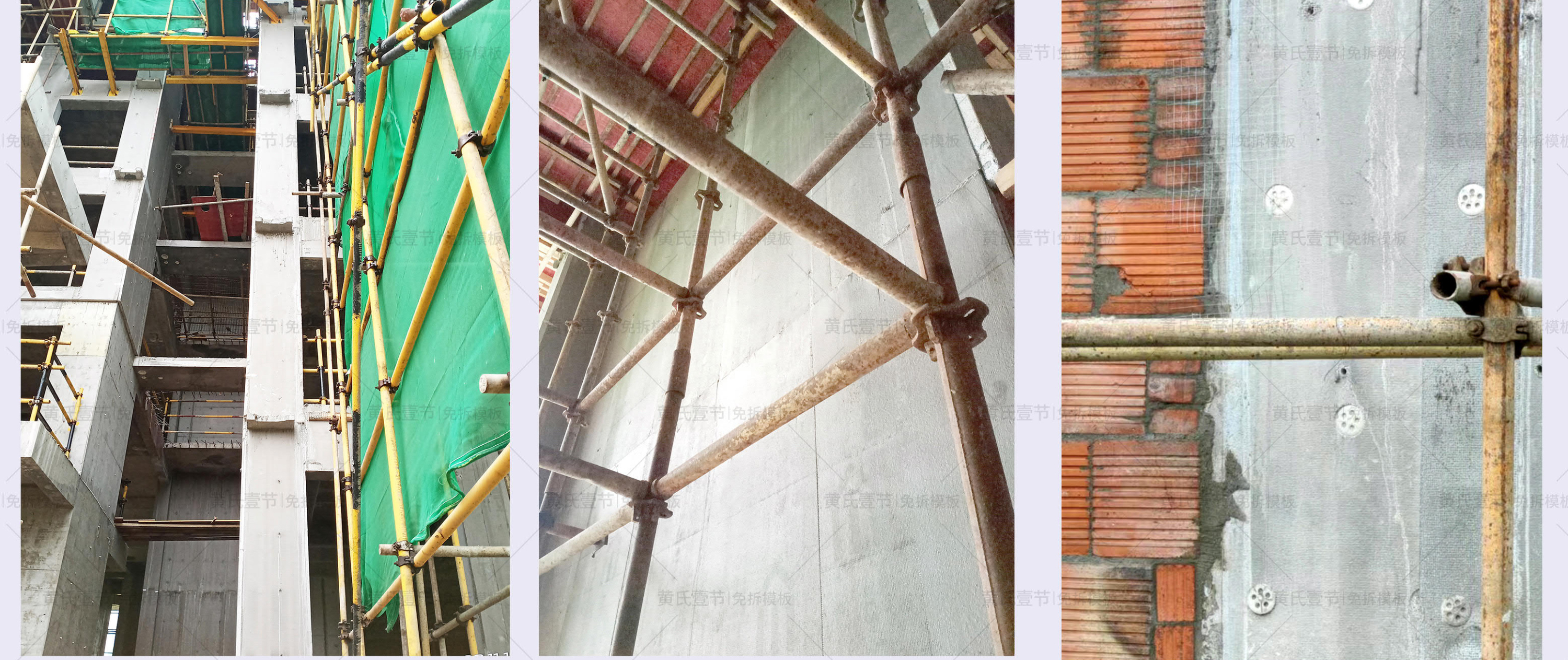

外墙施工现场图

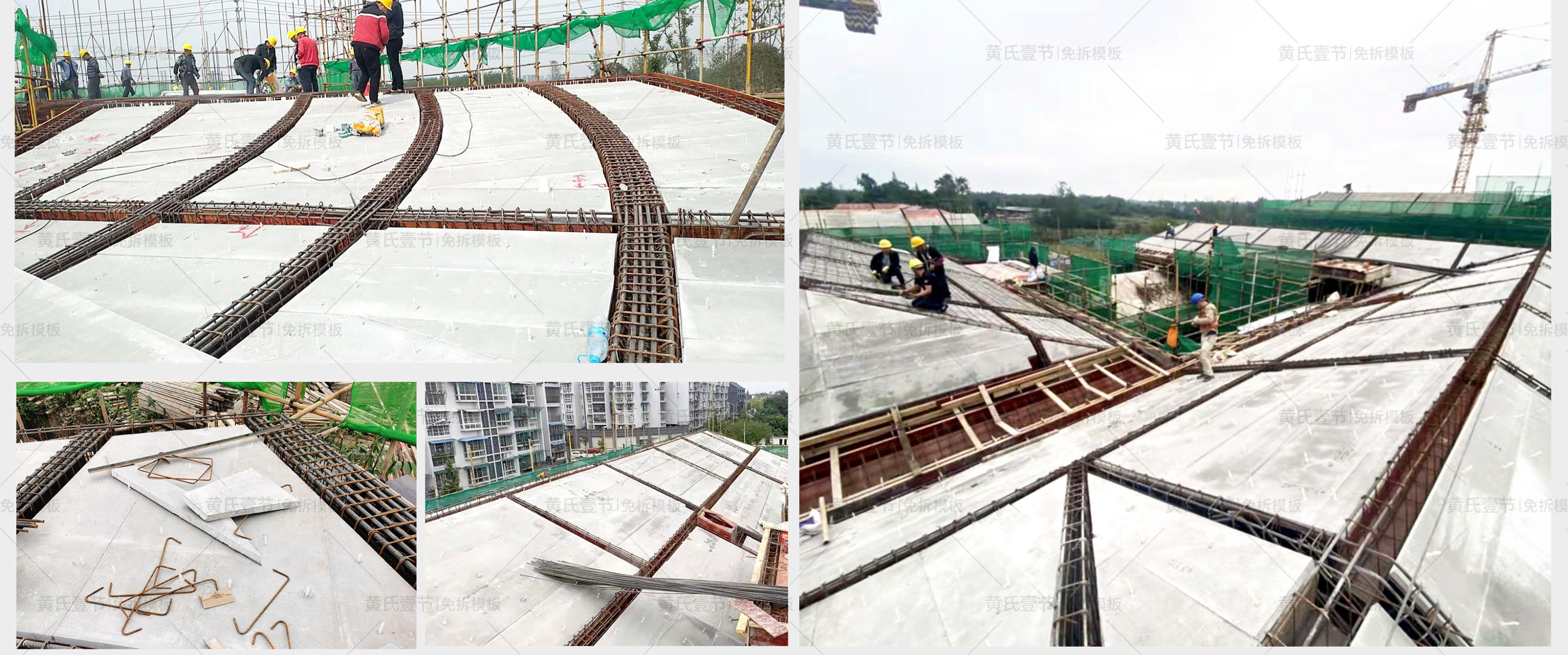

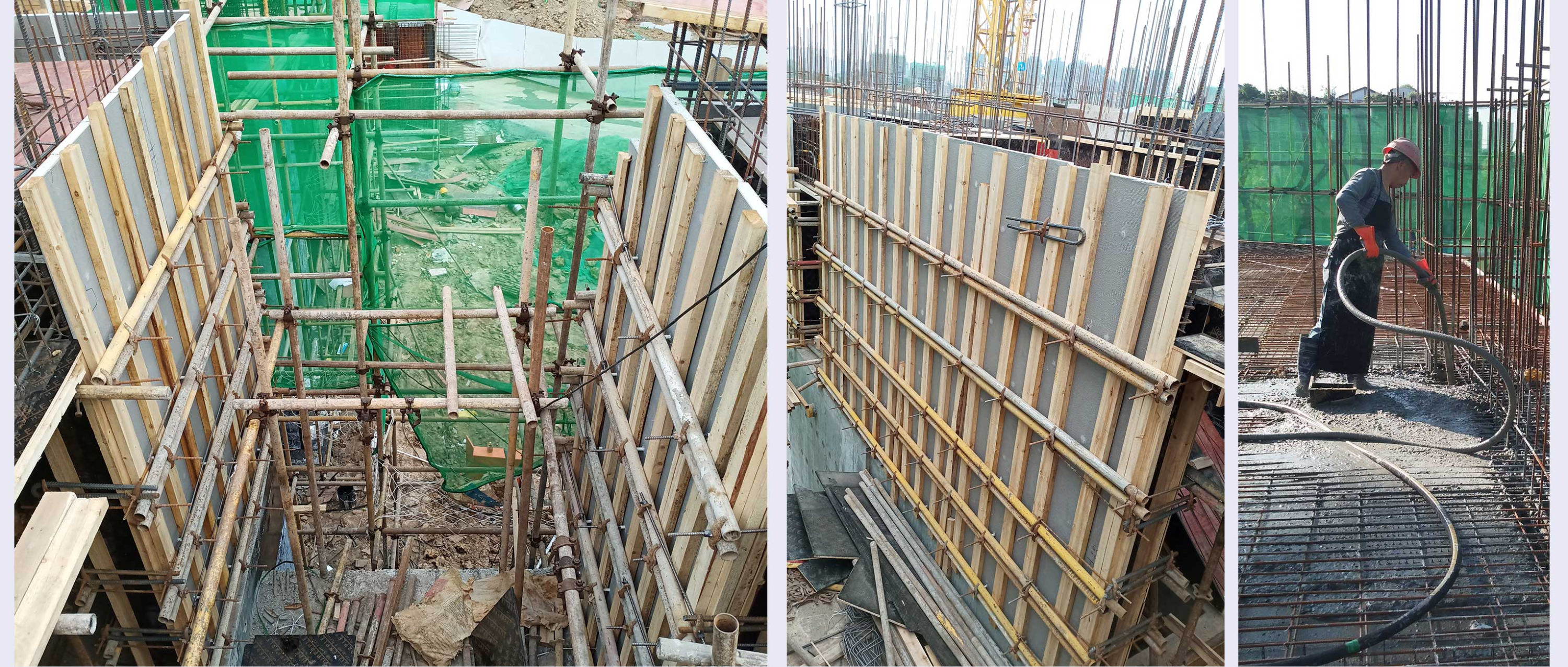

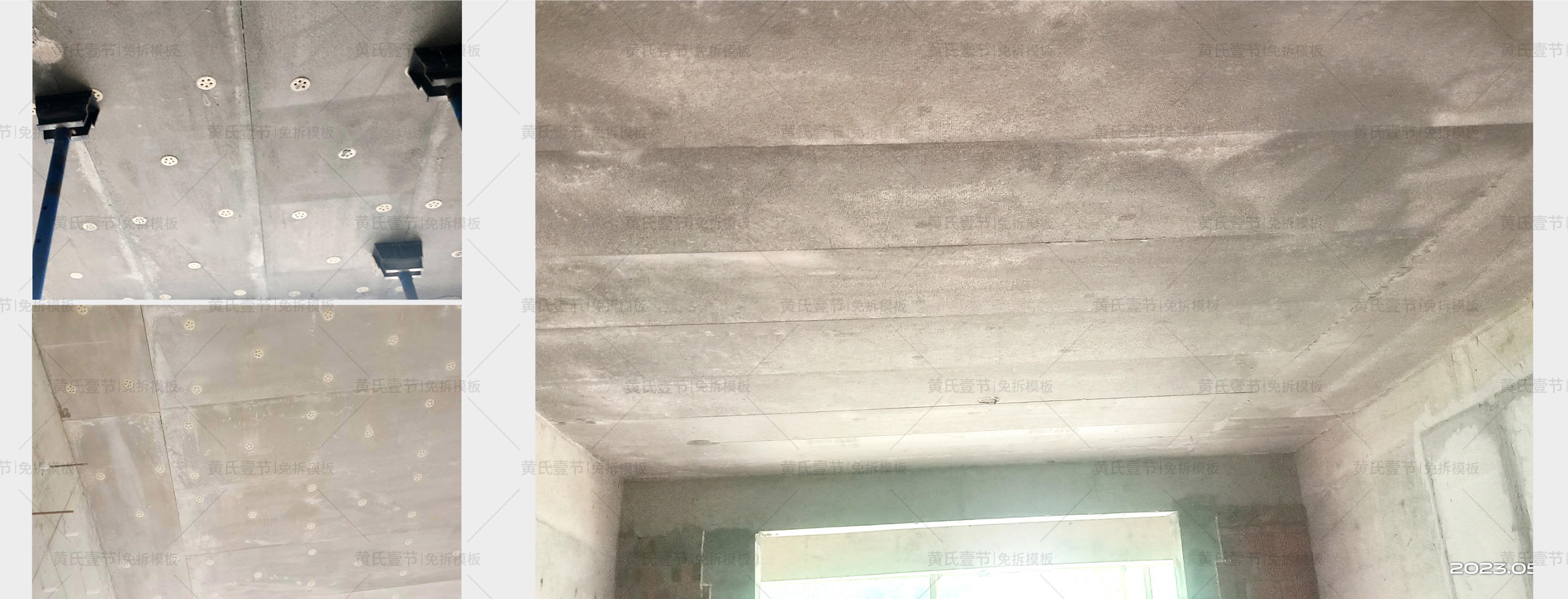

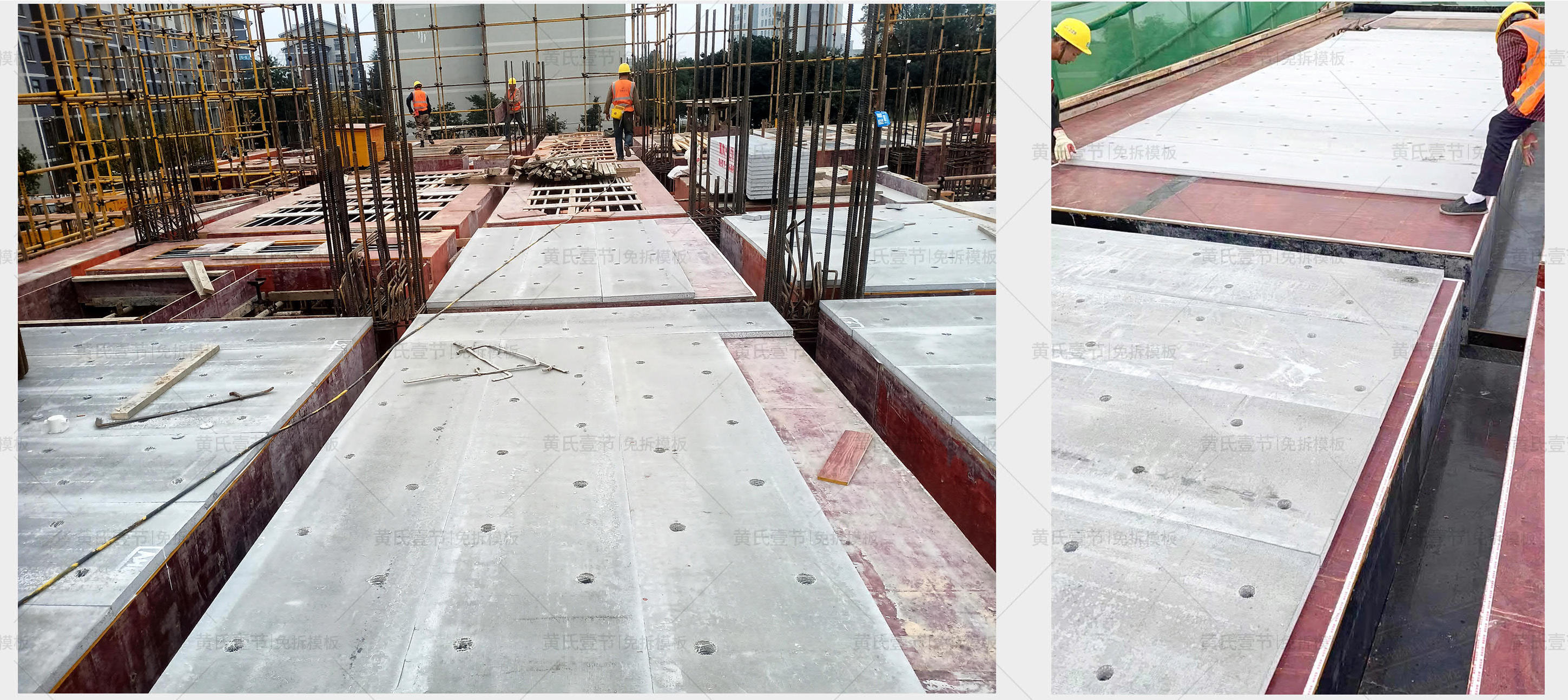

楼板施工现场图
